اطلاعاتی درباره نمودار آهن -کربن

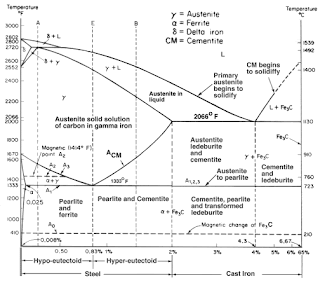

نمودار آهن کربن (Fe-C)


نمودار تعادلی آهن-کربن (Fe-C) راهنمایی است که به کمک آن می‌توان روش‌های مختلف عملیات حرارتی، فرآیندهای انجماد، ساختار فولادها و چدن‌ها و... را بررسی کرد.
قسمتی از این نمودار که در متالورژی اهمیت بیشتری دارد، قسمت آهن-کاربیدآهن (سمنتیت) است.
چون کاربید آهن یک ترکیب شبه‌پایدار است، بنابراین دیاگرام آهن-کربن را سیستم شبه‌پایدار می‌نامند. حالت پایدار کربن در فشار اتمسفر، کربن آزاد (گرافیت) است.
قسمت‌هایی که در نمودار با حروف یونانی مشخص شده‌اند، نشانگر محلول‌های جامد از نوع بین‌نشینی هستند.
تحولات هم‌دما (ایزوترم) در سیستم آهن-کربن شبه پایدار
خطوط افقی در نمودار، نشان دهندهٔ استحاله‌های هم‌دما هستند.
• استحالهٔ یوتکتیک : دما ۱۱۴۸ºC، غلظت کربن ۴٫۲۰ درصد
• استحالهٔ یوتکتوئید : دما ۷۲۷ºC، غلظت کربن ۰٫۸۰ درصد
• استحالهٔ پریتکتیک : دما ۱۴۹۵ºC، غلظت کربن ۰٫۱۸ درصد
البته باید توجه داشت که غلظت‌ها و دماهای ذکرشده برای آهن-کربن خالص بوده و با حضور عناصر آلیاژی دیگر، این ثابت‌ها تغییر می‌کنند.
آلوتروپ‌های آهن
• آهن آلفا
• آهن گاما
• آهن دلتا
آهن آلفا یکی از آلوتروپ‌های آهن است. این آلوتروپ از دمای ۲۷۳- درجه سانتیگراد تا ۹۱۰ درجه سانتی گراد پایدار است. این آلوتروپ دارای ساختمان بلوری مکعبی مرکزپر (bcc) است.
ثابت شبکهٔ آهن آلفای فرومغناطیس، ۲/۸۶ آنگستروم است.
آهن گاما یکی از آلوتروپ‌های آهن است که در محدودهٔ دمایی ۹۱۲ تا ۱۳۹۴ درجه سانتی گراد پایدار بوده و ساختمان بلوری fcc (مکعبی مرکزپر) دارد.
آهن دلتا یکی از آلوتروپ‌های آهن است که از دمای ۱۴۰۱ درجه سانتیگراد تا ۱۵۳۹ درجه سانتیگراد (نقطهٔ ذوب آهن) پایدار است.
آهن دلتا دارای ساختمان بلوری مکعبی مرکزپر (bcc) است. آهن دلتا دارای خاصیت پارامغناطیس بوده و ثابت شبکه‌ی آن بزرگ‌تر از آهن آلفا است.
ثابت شبکهٔ آهن دلتا، ‎۲/۹۳ آنگستروم است.
فازها و ساختارهای مخلتف نمودار فازی
• فریت
• اوستنیت
• سمنتیت
• لدبوریت
• پرلیت
• بینیت
• مارتنزیت
